一、產品概述

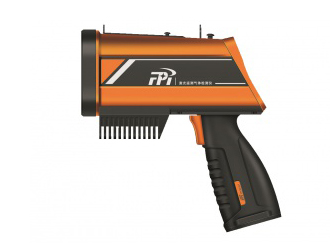

　　RLGD-100激光遙測氣體檢測儀是一款專門用于遠距離快速探測甲烷氣體泄露的便攜儀器，特別適用于人員難以到達區域的安全檢查，如：架空管道、立管或分布在狹窄空間中的管道。本產品能夠大幅度提***安全巡檢作業的效率和覆蓋面，為企業的安全生產保駕護航。

　　二、測量原理

　　本設備基于紅外氣體吸收光譜原理，采用可調諧半導體激光吸收光譜技術(Tunable Diode Laser Absorption Spectroscopy,TDLAS)，該技術是一種***分辨率的氣體分子吸收光譜技術，利用半導體激光器良好的單色性和可調制特性，可以實現對特定氣體(如甲烷)吸收譜線進行分析，被稱為***分辨的“單線吸收光譜”(如圖所示)，同時可避免背景氣體的交叉干擾。

　　工作原理圖

　　三、工作概述

　　測量時，通過設備內的激光器向測量區域(如管道，天花板，墻體，地面等)發射特定波長的光束，同時檢測從測量點反射回來的激光光譜，即可測量分布于設備與測量點路徑之間的甲烷氣體平均濃度，測量值以甲烷柱體平均濃度(ppm?m)表示：甲烷氣體濃度 ×泄露氣團厚度。

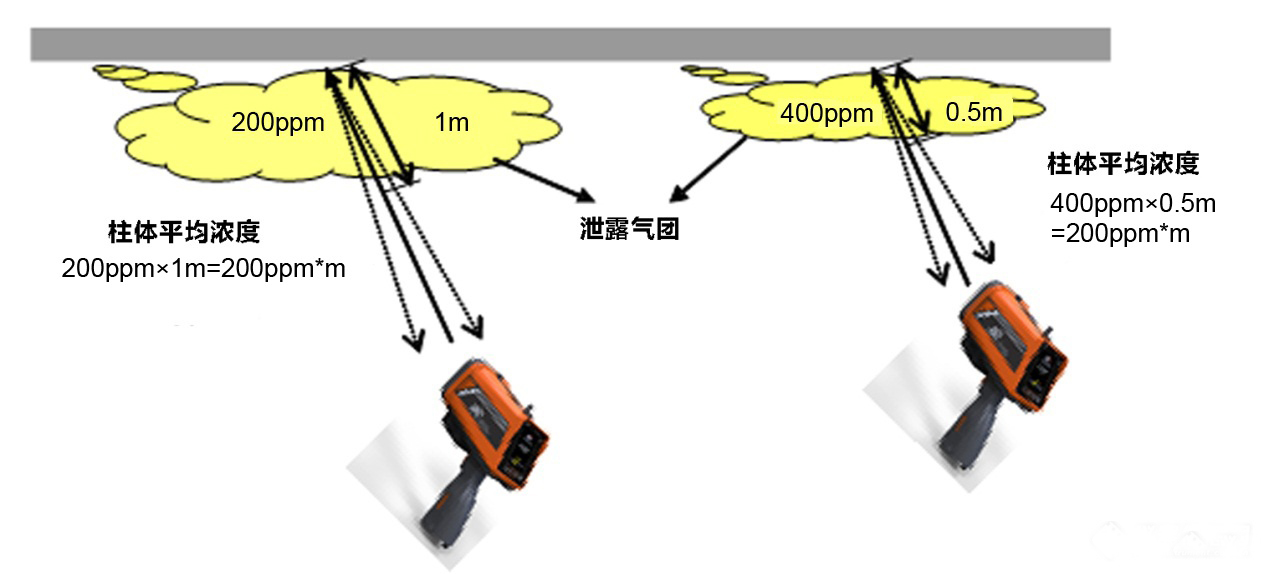

　　如下圖所示，左側甲烷氣體濃度實際值200ppm，泄露氣團厚度1m，則測量值=200ppm×1m=200ppm?m;右側甲烷氣體濃度實際值400ppm，泄露氣團厚度0.5m，則測量值=400ppm×0.5m=200ppm.m。

　　工作圖

　　四、產品特點

　　遠距離探測：滿足30米距離的甲烷及含甲烷氣體泄漏探測;

　　快速探測：檢測時間僅0.1秒;

　　***準確性：特定激光檢測，僅對甲烷氣體有反應，不受環境條件影響;

　　***安全等級：本安型防爆設計;

　　超長時間工作：在標準模式下可實現大約8小時檢測;

　　使用簡單：開機自動檢測，無需周期性校調，使用基本免維護;

　　顯示優良：***分辨率、***亮度屏幕，使用者在戶外強光下也可清晰看到測量示數;

　　攜帶方便：外觀設計符合人機功能學，一體化設計便于攜帶;

　　界面友好：中文界面及操作指導，更貼近用戶使用 。

　　五、應用場合

　　城市燃?xì)夤芫W(wǎng)檢測

　　LNG儲運

　　海上鉆井平臺

　　天然氣輸送管網

　　石油石化

　　鋼鐵冶金
