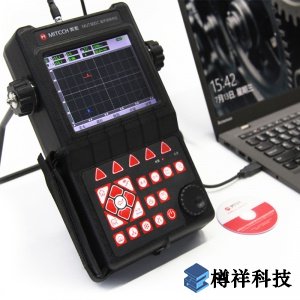

MUT660C全數字智能超聲波探傷儀是一款便攜式全數字超聲波探傷儀，能夠快速便捷、無損傷、精確地進行工件內部多種缺陷(裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。本儀器能夠廣泛地應用在鋼鐵冶金、金屬材料加工、化工等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。

　　



　   主要技術參數

　　檢測范圍： (0~9999)mm

　　工作頻率： (0.2~20)MHz

　　聲速范圍： (100~20000)m/s

　　動態范圍： ≥36dB

　　垂直線性誤差：≤2.0%

　　水平線性誤差：≤0.1%

　　分 辨 力： >40dB(5P14)

　　靈敏度余量： >65dB(深200mmФ2平底孔)

　　數字抑制： (0~80)%，不影響線性與增益

　　電噪聲電平： ≤8%

　　探頭類型： 直探頭、斜探頭、雙晶探頭、穿透探頭

　　閘 門： 進波門、失波門;單閘門、雙閘門讀數;峰值觸發、邊沿觸發。

　　報 警： 蜂鳴報警，LED燈報警

　　電 源： 直流(DC)9V;鋰電池，可連續工作10小時以上

　　外型尺寸： 280mm×220mm×70mm

　　環境溫度： (-10~50)℃

　　相對濕度： (20~95)%RH

　　注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得。

　　



　　功能特點

　　(1)儀器特點

　　本儀器專為嚴苛的現場環境而設計，堅固耐用。***有的密封設計使它能夠抵御從海洋到沙漠各種惡劣環境中的潮濕、風沙、灰塵、油污及其它污染。***特防潑濺設計，防水防油，可在雨天工作。***特的旋轉支架使用方便。

　　缺陷回波參數(距離、水平、垂直、波幅、dB當量值、平底孔當量值)實時顯示，探傷信息一目了然，并可自動完成缺陷定量的平底孔轉換。

　　方波脈沖、發射電壓、濾波頻帶、探頭阻尼可調，適用于各種工件的探傷。

　　全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術***。

　　采用TFT全數字真彩色液晶顯示器，屏幕亮度清晰，可根據環境選擇背景色，液晶亮度可自由設定，以便可以適應不同操作環境。

　　***性能安保電池模塊便于拆裝，使儀器連續工作時間達八小時以上。

　　(2)檢測范圍：零界面入射~9999mm(鋼中、縱波)，可連續調節

　　(3)發射脈沖

　　脈沖幅度：200V、300V、400V、500V分級選擇，適應探頭范圍廣

　　脈沖寬度：在30ns~510ns范圍內連續調節，以匹配不同頻率的探頭

　　探頭阻尼：200Ω、500Ω可調，滿足靈敏度及分辨力的不同工作要求

　　工作方式：直探頭、斜探頭、雙晶探頭、穿透探傷

　　重復頻率：10Hz~1KHz

　　(4)放大接收

　　硬件實時采樣：***分辨率10位AD轉換器，采樣速率400MHz，波形***度保真

　　檢波方式：正半波、負半波、全波、射頻檢波

　　濾波頻帶：根據探頭頻率全自動匹配，無需手動選擇。

　　閘門讀數：單閘門、雙閘門讀數方式可選擇;觸發方式可選擇峰值觸發或邊沿觸發。

　　增益：總增益量110dB，可選擇0.1dB、1dB、2dB、6dB步進值，***特的全自動增益調節及掃查增益功能，使探傷既快捷又準確。

　　(5)閘門報警：閘門起始、閘門寬度、閘門***度任意可調;B閘門可選擇設置進波報警或失波報警;閘門內蜂鳴聲和LED燈(吵噪環境中LED燈報警非常有效)報警及關閉;捕捉標記功能可直觀顯示閘門內捕捉的特征回波。

　　(6)數據存儲：100個探傷參數通道，可預先調校好各類探頭和儀器的組合參數并存入探傷參數通道，以方便隨時調用;可對各通道進行加鎖、解鎖、更改通道名稱;可自由設置各行業探傷標準;內置16G 存儲卡(microSD)，可存儲海量探傷信息(探傷波形、參數、錄像等)，可存儲2萬個波形文件，或存儲至少100小時錄像文件。





　　(7)探傷功能

　　探傷標準：內置各行業常用探傷標準，直接調用，方便、快捷

　　焊縫圖示：可設置焊縫參數，探傷中直觀顯示焊縫圖、缺陷位置及回波路徑

　　自動校準：探頭零偏和探頭折射角度(K值)自動校準功能;聲速自動測量功能

　　波峰記憶：實時檢索缺陷******波，記錄缺陷峰值回波

　　Φ值計算：直探頭鍛件探傷時找到缺陷峰值回波后自動計算、顯示缺陷當量尺寸

　　缺陷定位：實時顯示缺陷水平、深度(垂直)、聲程位置

　　缺陷定量：缺陷當量dB值(或當量尺寸)實時顯示

　　缺陷定性：通過回波包絡波形，方便人工經驗判斷

　　曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置和深度

　　DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線。

　　AWS D1.1/D1.5: 美***焊接學會標準，為各類AWS焊縫檢測應用提供一個動態反射體“缺陷定級”?？杀苊馐止び嬎悖?**檢測效率。

　　裂紋測***：利用端點衍射波自動測量、計算裂紋***度。

　　門內展寬：放大回波細節，便于分析回波

　　探傷錄像：實時記錄探傷回波和參數，并可回放

　　波形凍結：凍結屏幕上顯示的回波，便于缺陷特征分析

　　回波編碼：以不同顏色顯示1~8次回波，便于判斷缺陷位置

　　B型掃描：實時掃查、顯示橫截面，可顯示工件缺陷形狀，使探測結果更直觀。

　　(8)性能自檢：可對儀器、探頭的組合性能指標(包括：水平線性誤差、垂直線性誤差、分辨力、動態范圍、靈敏度余量)進行自動測試，并可生成測試報告。

　　(9)實時時鐘：實時探傷日期、時間的跟蹤記錄。

　　(10)通訊接口：USB2.0 OTG***速通訊傳輸接口?？晒ぷ饔赨盤模式，通過USB線纜連接儀器與計算機，實現數據、文件傳輸;也可工作于USB Host模式，對外接U盤進行操作。

　　(11)電池模塊：***容量專用鋰電池模塊，在線充電，方便探傷人員使用。

　　

　　儀器的保養與維修

　　重要提示：

　　請仔細核對隨機資料是否齊全，儀器及配件與裝箱單是否一致，如果有不妥之處，請您與我公司聯系。請您認真仔細地閱讀儀器的相關資料，以保證您獲得應有的權利和服務。

　　如果在儀器使用過程中發生意外，導致儀器出現異常情況，且無法正常關機、開機，可將電池模塊從儀器中取出，等待1分鐘后再裝入電池并重新開機。

　　我公司對本儀器提供一年保修、終身維修服務。儀器維修事宜請與我公司或儀器經銷商聯系，不建議自行維修。

　　儀器的日常維護

　　按鍵操作時，不宜用力過猛，不宜用沾有過多油污和泥水的手操作儀器鍵盤，以免影響鍵盤的使用壽命。

　　探傷儀使用完畢，應對儀器的外表進行清潔。

　　儀器應存放在干燥清潔的地方。

　　儀器應避免油或水等液體進入儀器內部，經常清潔儀器表面。

　　探頭連線，通訊電纜等切忌扭曲重壓;在拔插電纜連線時，應抓住插頭的根部，不可抓住電纜線拔、插或拽。
